低功耗藍牙串口透傳芯片CH9141應用方案
2025-12-04 09:49:37
在物聯網、智能硬件和工業無線控制等領域，藍牙串口透傳技術因其簡單、穩定、低功耗的特點，成為設備無線化升級的常見方案。作為一款專為串口設備無線連接設計的藍牙芯片，CH9141在廣播、主機和從機多種模式下均表現出色，支持BLE 4.2協議，尤其適合需要快速實現藍牙透傳而無需復雜開發的場景。
低功耗藍牙串口透傳芯片CH9141概述
英尚微代理提供的藍牙串口透傳芯片CH9141集成了完整的藍牙協議棧與串口透傳邏輯，最大串口波特率可達1Mbps，并支持常用的MODEM聯絡信號。除了基礎的數據透傳，藍牙串口透傳芯片還提供GPIO控制、ADC采集等功能，適合用于傳感器數據無線傳輸、遠程設備控制、藍牙調試工具、智能家居模塊等多元化應用。借助其內置的AT指令集，用戶可通過串口直接配置藍牙名稱、廣播參數、連接間隔等，也支持通過手機APP進行可視化設置，大幅降低開發門檻。在從機模式下，藍牙芯片可被手機、平板、電腦等主流系統藍牙主機快速連接并通信。
為方便計算機端使用，藍牙串口透傳芯片CH9141配套提供虛擬串口驅動。安裝后，系統會將藍牙連接映射為傳統COM口，原有的串口調試助手、數據采集軟件、工控上位機等均可直接使用，無需針對藍牙協議進行二次開發。這一特點尤其適合傳統串口設備（如PLC、儀器儀表、單片機系統）的快速無線改造，實現“免插線、遠距離”通訊。

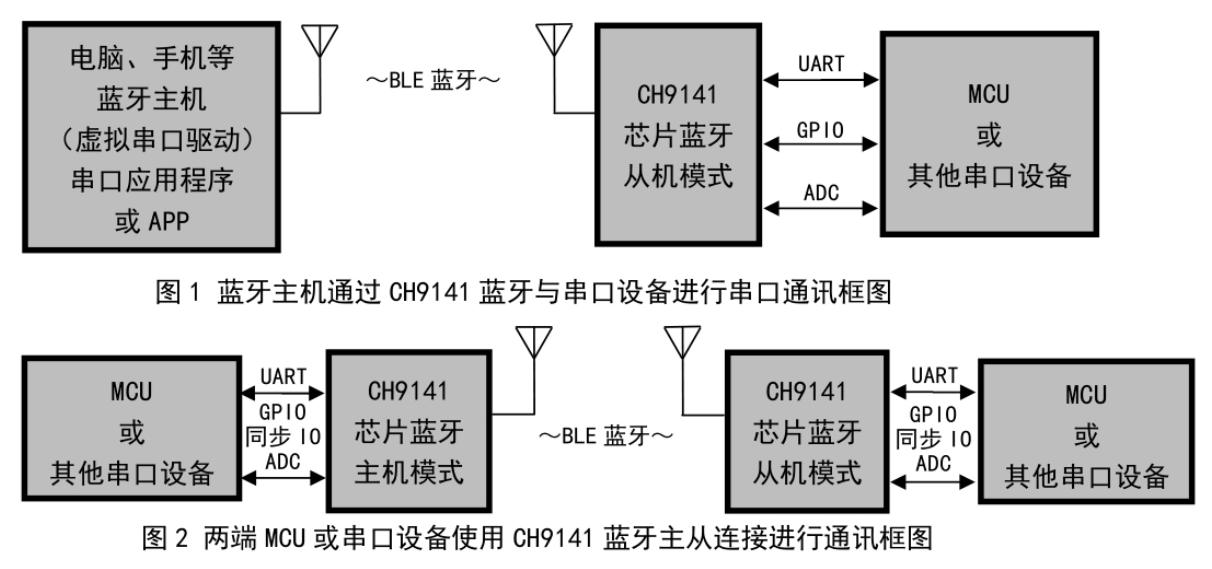

下圖為藍牙串口透傳芯片CH9141一些應用方案框圖：
低功耗藍牙串口透傳芯片CH9141應用方案特點
•多模式支持：廣播、主機、從機模式靈活切換，適應不同場景拓撲。
•高效透傳：異步串口最高波特率1Mbps，支持5~8數據位、多種校驗方式。
•低功耗設計：掉電睡眠電流僅0.3μA，發射功率8檔可調，通信距離可達100米。
•硬件擴展：支持通用GPIO與同步GPIO，便于藍牙遠程控制；集成12位ADC，可采集傳感器信號。
•寬電壓與封裝：工作電壓兼容3.3V與2.5V，提供QFN28與ESSOP10兩種封裝，適應不同空間布局。
